三相短路接地線主要為電力人員在停電設備檢修時使用，主要用于電氣設備和電力線路上使用。由于停電后電氣設備和電力線路中可能有電流殘存，電力工作人員直接作業會有安全隱患，三相短路接地線可以將設備或線路中殘存的電流導入到地下，讓電力人員工作更安全。

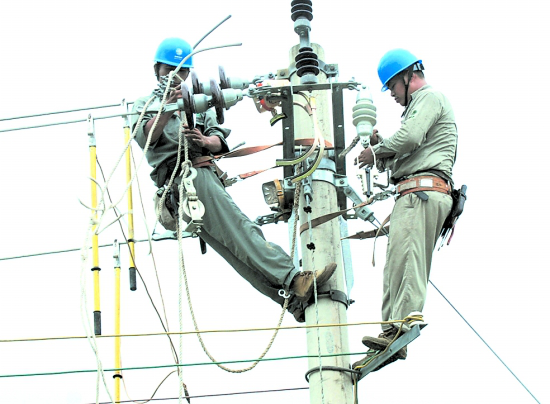

三相短路接地線使用場景（如下圖1）
接地線的分類

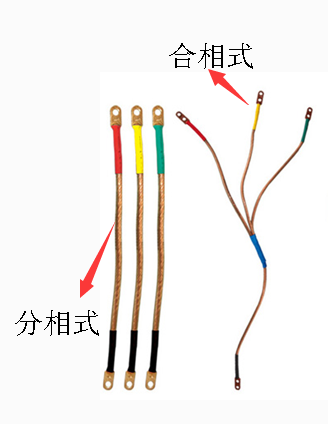

接地線可以分為分相式和合相式（如下圖2）。接地線根據規格可分為10平方、16平方、25平方、35平方、50平方、75平方、90平方、95平方、120平方、130平方、150平方等。根據耐壓一般分為：0.4kv、10kv、35kv、110kv、220kv、500kv等。
接地棒的分類

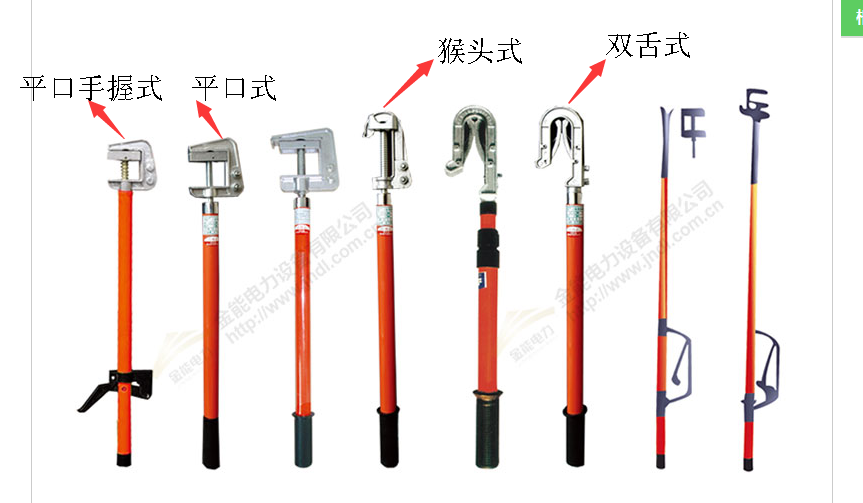

接地棒頭為鑄鋁件，分為雙設式、平口式（平口螺旋式）、平口手握式、猴頭式、個人保安線等，如下圖3
短路接地線的材質
短路接地線一般由環氧樹脂桿、銅芯線和接地棒（鋁鑄件）構成；銅芯分為紫銅和黃銅，其中紫銅又稱紅銅，是純銅材質；黃銅含銅60%左右，鋅40%左右；紫銅導電率高，延展性和耐腐蝕性較好
；

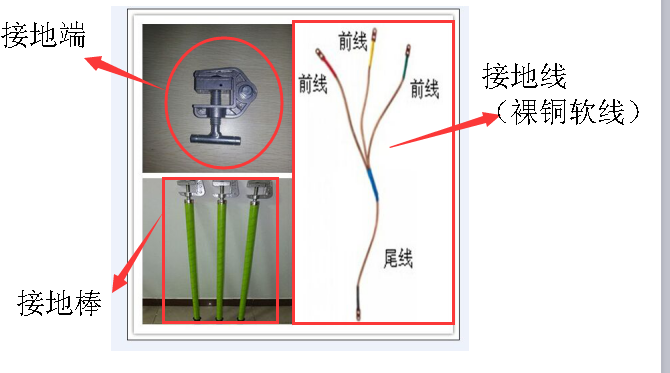

短路接地線的構成（如下圖4）

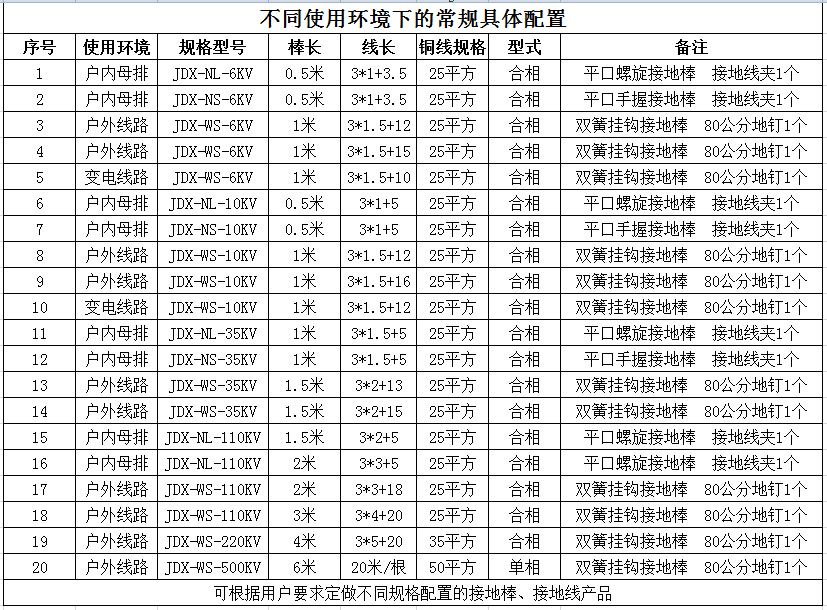

短路接地線的常規配置（如下圖5）
